Inom temperaturmätningens område står sammansatta termoelement som oumbärliga verktyg inom ett brett spektrum av industrier, från tillverkning och energiproduktion till vetenskaplig forskning. Som en erfaren leverantör av hopmonterade termoelement har jag bevittnat den avgörande roll som dessa enheter spelar för att säkerställa precision och tillförlitlighet vid temperaturövervakning. En av de mest grundläggande komponenterna i ett monterat termoelement är kopplingen, som fungerar som enhetens hjärta, vilket gör att den kan mäta temperaturvariationer exakt. I det här blogginlägget kommer jag att fördjupa mig i betydelsen av korsningen i monterade termoelement, och utforska dess funktion, typer och inverkan på prestanda.
Förstå grunderna för termoelement
Innan vi dyker in i korsningens roll, låt oss kort se över hur termoelement fungerar. Ett termoelement är en temperatursensor som består av två olika metalltrådar som är sammanfogade i ena änden för att bilda en korsning. När det finns en temperaturskillnad mellan korsningen (mätänden) och den andra änden (referensänden), genereras en spänning över termoelementkretsen. Denna spänning, känd som termoelektrisk spänning eller Seebeck-spänning, är direkt proportionell mot temperaturskillnaden mellan de två ändarna. Genom att mäta denna spänning kan vi bestämma temperaturen i korsningen.
Korsningens roll
Kopplingen i ett monterat termoelement spelar flera avgörande roller i temperaturmätningsprocessen:
1. Temperaturavkänning
Kopplingens primära funktion är att känna av temperaturen på mediet som mäts. När korsningen utsätts för en temperaturgradient absorberar eller frigör den värmeenergi, vilket orsakar en förändring i den elektriska potentialen mellan de två metalltrådarna. Denna potentialförändring omvandlas sedan till en temperaturavläsning av en termoelementtermometer eller ett datainsamlingssystem. Temperaturmätningens noggrannhet och känslighet beror till stor del på korsningens design och konstruktion.
2. Elektrisk anslutning
Kopplingen fungerar också som en elektrisk förbindelse mellan de två olika metalltrådarna. Det säkerställer att den elektriska strömmen kan flyta fritt mellan ledningarna, vilket gör att den termoelektriska spänningen kan genereras och mätas exakt. En dålig elektrisk anslutning i korsningen kan leda till fel i temperaturmätningen, såsom offset, drift eller brus. Därför är det viktigt att se till att korsningen är korrekt utformad och underhållen för att minimera elektriskt motstånd och maximera signal-brusförhållandet.
3. Mekanisk stabilitet
Förutom sin elektriska funktion ger kopplingen termoelementet mekanisk stabilitet. Den håller ihop de två metalltrådarna och hindrar dem från att separera eller röra sig i förhållande till varandra. Detta är särskilt viktigt i applikationer där termoelementet utsätts för vibrationer, stötar eller mekanisk påfrestning. En stabil korsning säkerställer att termoelementet kan motstå dessa miljöförhållanden utan att påverka dess prestanda.
Typer av korsningar
Det finns flera typer av kopplingar som används i monterade termoelement, var och en med sina egna fördelar och nackdelar:
1. Jordad korsning
En jordad förbindelse bildas genom att svetsa eller löda de två metalltrådarna direkt till en metallisk mantel eller sond. Denna typ av koppling ger utmärkt termisk kontakt med mediet som mäts, vilket resulterar i snabba svarstider och hög känslighet. Men det utsätter också termoelementet för elektriska störningar och jordningsproblem, vilket kan påverka temperaturmätningens noggrannhet. Jordade kopplingar används ofta i applikationer där snabba svarstider krävs, såsom i högtemperaturugnar och industriella processer.
2. Ojordad korsning
En ojordad förbindelse bildas genom att isolera de två metalltrådarna från metallmanteln eller sonden. Denna typ av korsning eliminerar risken för elektriska störningar och jordningsproblem, vilket gör den lämplig för applikationer där elektrisk isolering krävs. Emellertid är den termiska svarstiden för en ojordad korsning vanligtvis långsammare än den för en jordad korsning, eftersom isoleringsskiktet mellan ledningarna och manteln minskar värmeöverföringshastigheten. Ojordade korsningar används vanligtvis i applikationer där elektriskt brus är ett problem, såsom i elektroniska enheter och känslig instrumentering.
3. Exponerad korsning
En exponerad korsning bildas genom att de två metalltrådarna lämnas blotta vid mätänden. Denna typ av korsning ger den snabbaste svarstiden och den högsta känsligheten, eftersom det inte finns någon isolering eller mantel som hindrar värmeöverföringen. Men det utsätter också termoelementet för miljöfaktorer som fukt, korrosion och mekaniska skador, vilket kan förkorta dess livslängd och påverka dess prestanda. Exponerade korsningar används ofta i applikationer där snabba temperaturförändringar måste mätas, såsom i forskningslaboratorier och flygtillämpningar.
Inverkan av Junction Design på prestanda
Utformningen av korsningen kan ha en betydande inverkan på prestandan hos ett monterat termoelement. Här är några viktiga faktorer att tänka på:
1. Storlek och form
Korsningens storlek och form kan påverka dess termiska svarstid och känslighet. En mindre korsning har i allmänhet en snabbare svarstid, eftersom den har en lägre termisk massa och kan absorbera eller avge värmeenergi snabbare. Men en mindre korsning kan också vara mer känslig för skador och kan ha ett lägre signal-brusförhållande. Formen på korsningen kan också påverka dess prestanda, eftersom olika former kan ha olika värmeöverföringsegenskaper. Till exempel kan en sfärisk övergång ha en mer likformig temperaturfördelning än en platt eller cylindrisk förbindning.
2. Materialval
Valet av material för kopplingen är avgörande för termoelementets prestanda och hållbarhet. De två metalltrådarna måste vara gjorda av olika metaller med olika Seebeck-koefficienter för att generera en termoelektrisk spänning. Materialen måste också vara kompatibla med varandra och med miljön där termoelementet ska användas. Till exempel i högtemperaturapplikationer måste materialen ha god högtemperaturstabilitet och motståndskraft mot oxidation och korrosion. Vanliga material som används för termoelementkopplingar inkluderar platina, nickel, koppar och krom-alumel.
3. Tillverkningsprocess
Tillverkningsprocessen som används för att bilda korsningen kan också påverka dess kvalitet och prestanda. En välformad korsning bör ha en enhetlig sammansättning, en slät yta och en stark bindning mellan de två metalltrådarna. Eventuella defekter eller föroreningar i korsningen kan leda till fel i temperaturmätningen eller för tidigt fel på termoelementet. Därför är det viktigt att använda högkvalitativa material och avancerade tillverkningstekniker för att säkerställa termoelementets tillförlitlighet och noggrannhet.
Tillämpningar av monterade termoelement
Monterade termoelement används i ett brett spektrum av applikationer inom olika industrier, inklusive:
1. Industriella processer
I industriella processer som metallgjutning, glastillverkning och kemisk bearbetning används sammansatta termoelement för att övervaka och kontrollera temperaturen i ugnar, ugnar, reaktorer och annan utrustning. Noggrann temperaturmätning är avgörande för att säkerställa produktkvalitet, processeffektivitet och säkerhet.Skyddsrör av kiselkarbid med hög temperatur termoelementanvänds ofta i högtemperaturapplikationer på grund av deras utmärkta termiska stabilitet och motståndskraft mot korrosion.
2. Energiproduktion

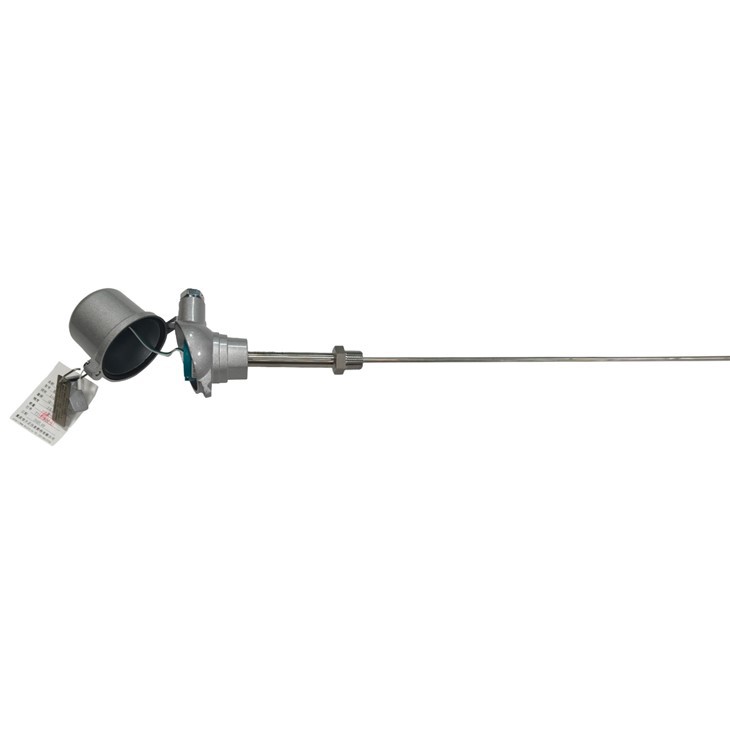

Inom energisektorn används sammansatta termoelement för att mäta temperaturen på ånga, gas och andra vätskor i kraftverk, raffinaderier och rörledningar. Temperaturövervakning är avgörande för att optimera energieffektiviteten, förhindra utrustningsfel och säkerställa personalens säkerhet.K-typ termoelement med dubbla HART & Ex-sändare Vattentätt huvudanvänds ofta i energiproduktionsapplikationer på grund av deras breda temperaturområde och höga noggrannhet.
3. Vetenskaplig forskning
I vetenskaplig forskning används sammansatta termoelement för att mäta temperaturen på prover i laboratorier, forskningsanläggningar och experimentella uppställningar. Temperaturmätning är väsentlig för att studera materials fysikaliska och kemiska egenskaper, samt för att utföra experiment inom områden som fysik, kemi och biologi.Gängade termoelementsonderanvänds ofta i vetenskapliga forskningsapplikationer på grund av deras enkla installation och kompatibilitet med olika experimentell utrustning.
Slutsats
Som leverantör av monterade termoelement förstår jag den avgörande roll som korsningen spelar för dessa enheters prestanda och tillförlitlighet. Korsningen är inte bara ansvarig för att känna av temperaturen utan också för att tillhandahålla en elektrisk anslutning och mekanisk stabilitet. Genom att välja rätt typ av korsning, material och tillverkningsprocess kan vi säkerställa att våra termoelement uppfyller de specifika kraven från våra kunder och ger korrekta och tillförlitliga temperaturmätningar i ett brett spektrum av applikationer.
